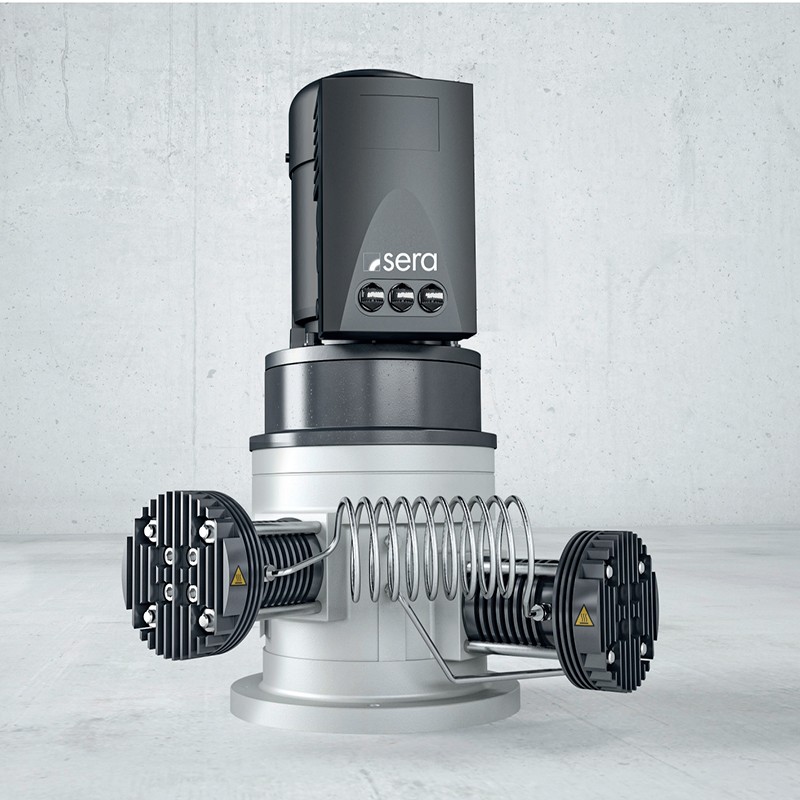

sera產品編碼

45000455

產品成熟度

D 1.3

進口壓力

短期最低壓力：10 bar(g)

運行壓力：25 - 30 bar(g)

殼體耐壓：40 bar(g

出口壓力

最大300 bar(g)

流量 @ 氦氣，進口壓力30bar(g)

≥ 2.0 Nm3/h @ 出口壓力300 bar(g) (BOL)*

≥ 3.0 Nm3/h @ 出口壓力150 bar(g) (BOL)*

最大工作周期

2次/小時

最長運行時長

間歇運行，運行30分鐘，停機休息15分鐘

級數

兩級, 水平氣缸（臥式）

泄漏率

氦氣單點檢測

1x10-5 mbar l/s

防護等級

IP 55

噪聲等級

（依據 DIN EN ISO 3744:2011-02 與 DIN EN ISO 2151:2009-01 開展實驗室測試）

< 60 dB(A) (BOL)*

重量

< 95 kg

腐蝕防護等級

涂裝C2級，依據標準DIN EN ISO 12944-2

顏色

RAL 9005（墨黑色）, RAL 7037（亞光塵灰色）

最大安裝海拔

1000 米；海拔高于此限值運行需降負荷使用

環境溫度

-15 °C ~ +40 °C

氣體類型

5.0 級高純氫氣（99.999%），干燥、無固體顆粒

若采用純度等級更低的氫氣，但最低不低于3.5級（99.95%），設備磨損特性可能發生變化。

進氣溫度

最高30 °C

氫氣露點

- 50℃ @ 1bar

壓縮機雜質

密封件摩擦磨屑，初始潤滑析出物

電機類型

異步電動機, 4 極

轉速

約 540 rpm (18Hz)、750 rpm (25Hz)

工作電壓

220 VAC (Y)

電機功率

 (環境溫度超過40℃時，電機須降負荷運行)

2200 W；750 W (16Hz)

連續功耗

約 650 W

接線方式

通過變頻器

切換運行頻率

25 Hz：適用壓力至100 bar(g), 最大 200 bar(g)

18 Hz：適用壓力至最大 300 bar(g

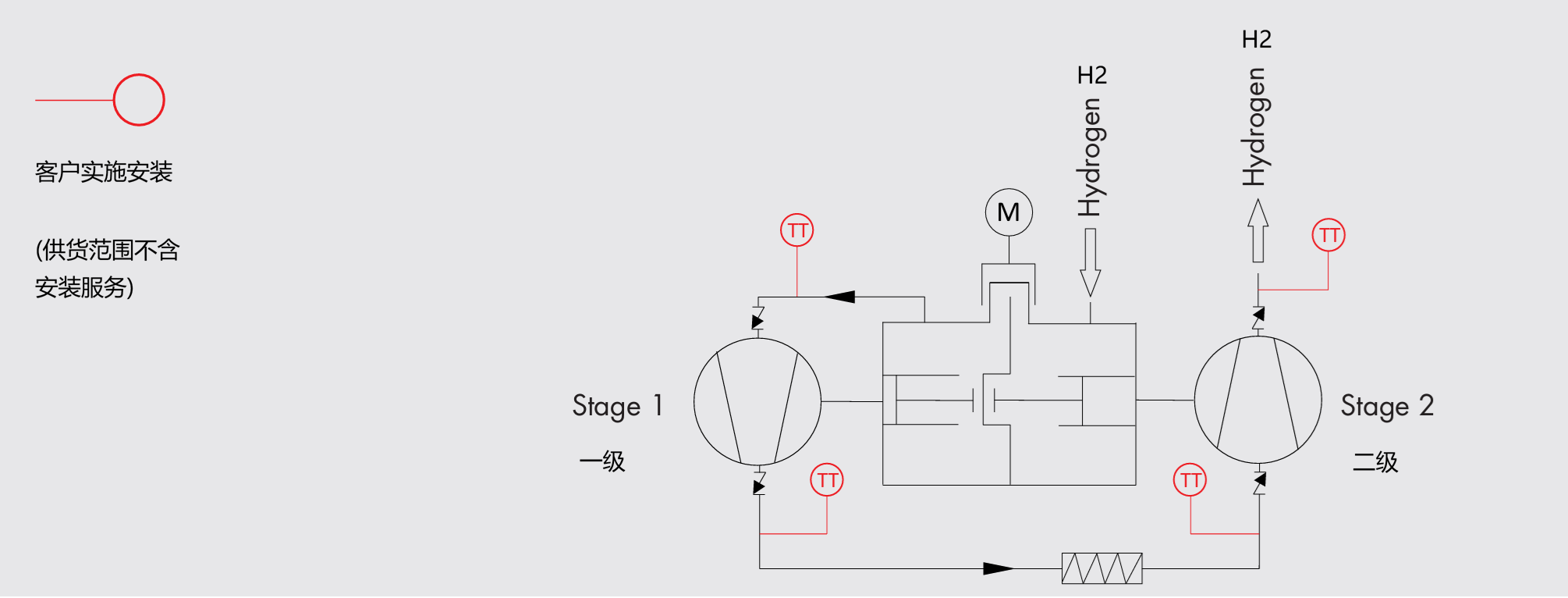

自動停機條件

氣缸氣體進口、出口及管道接口處溫度達100℃時自動停機。

(該保護由外部控制系統信號實現；需考慮最大溫升 ΔT=100K ）

曲軸箱、氣缸蓋

鋁合金

氣缸

鋼材

密封

金屬 C 形密封圈

活塞密封

PTFE

活塞導軌

塑料 / 銅 / 鋼材

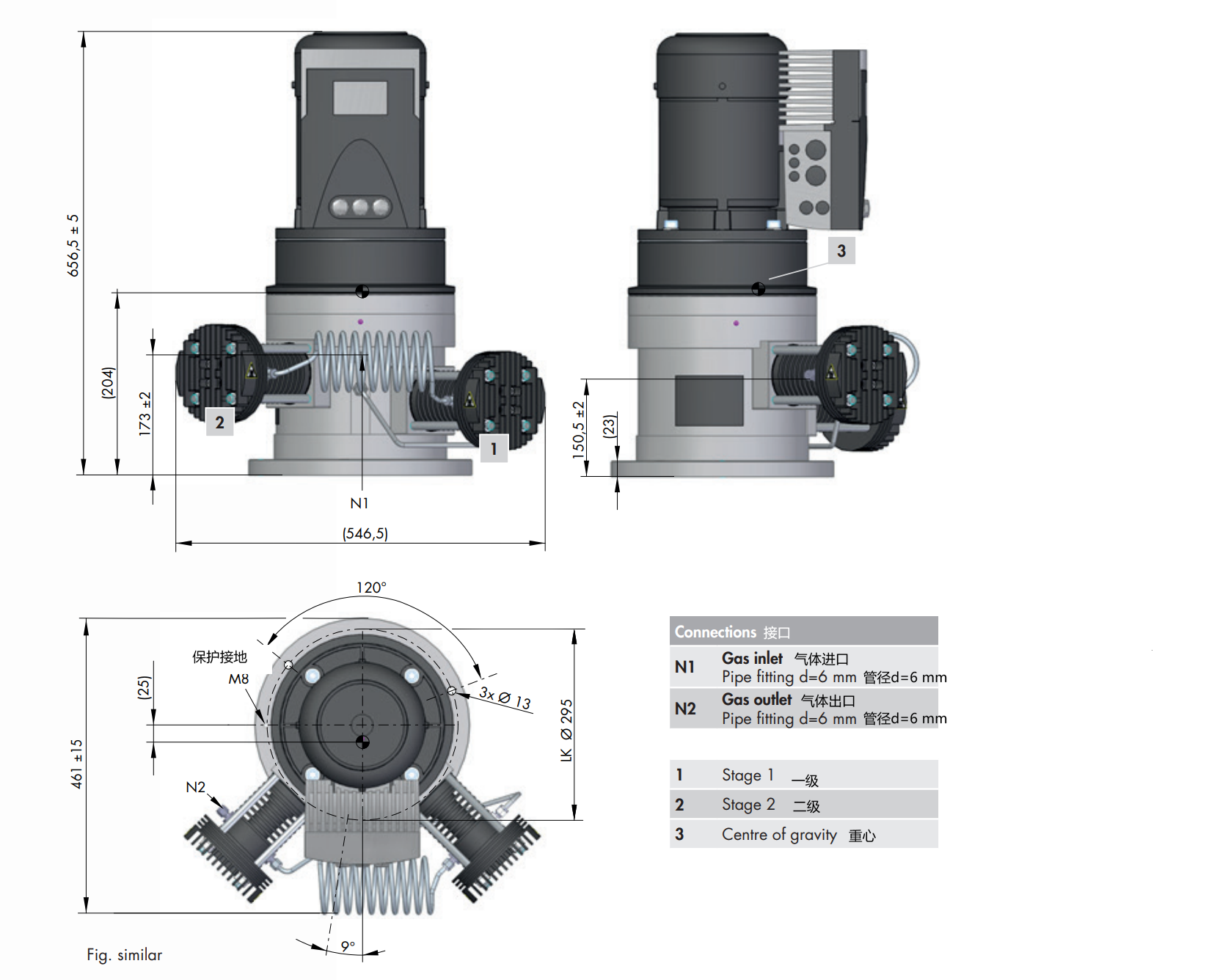

管路連接

卡環式，適配6mm 不銹鋼管
